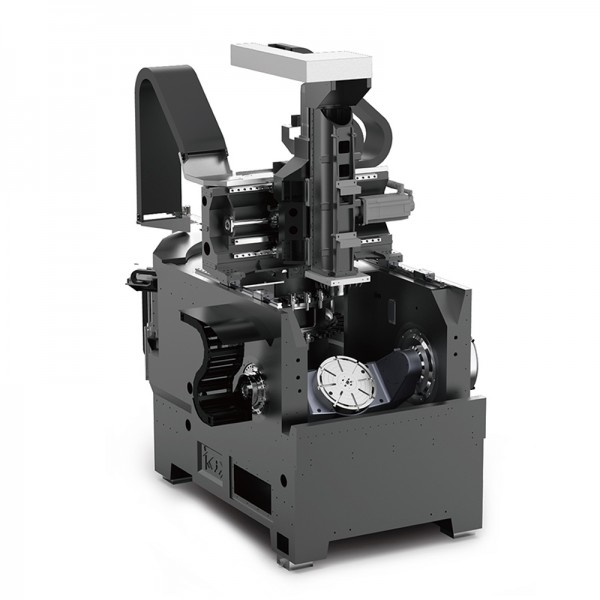

KMC600S U五軸立式加工中心具有更大的作業空間，更小的干涉，更強的切削剛度，更高的速度和精度；由于采用主軸移動模式，并且具備高達48m/min，1g加速度的性能指標，相比傳統機型具有更高的材料去除率（約提高83%）。KMC600 U的結構采用改良的龍門框架設計，床身采用礦物鑄石材料，其阻尼系數是鑄鐵的6-10倍，線膨脹系數是鑄鐵的1/20，用礦物鑄石材料澆鑄的高剛性龍門結構床身有著極佳的抑振性和抗熱變形能力。
參數
PARAMETER
|
名稱 |
參數單位 |
KMC800S U |
|
加工范圍 |
工件*大回轉直徑 mm |
Φ1100 |
|
行程 |
X / Y / Z軸移動量 mm |
800 / 800 / 550 |
|
刀具主軸 |
*大扭矩S1 / S6（25%）Nm |
84/125//84/125▲//141/186▲ |
|
A軸驅動 |
A軸驅動方式 |
力矩電機雙直驅 |
|
C軸驅動 |
C軸驅動方式 |
力矩電機直驅 |
|
*大進給速度 |
X軸 / Y軸 / Z軸 m / min |
48 |
|
控制分辨率 |
X軸 / Y軸 / Z軸 mm |
0.0001 |
|
全閉環控制 |
X軸 / Y軸 / Z軸 |
標配 |
|
定位精度 |
X軸 / Y軸 / Z軸 mm |
0.008,0.005 ▲ |
|
重復定位精度 |
X軸 / Y軸 / Z軸 mm |
0.005,0.003 ▲ |
|
刀 庫 |
刀庫容量 |
42 |
|
附 件 ▲ |
無線工件測頭 mm |
重復精度±0.003 |
|
機床重量 |
整機凈重 |
約16噸 |
|

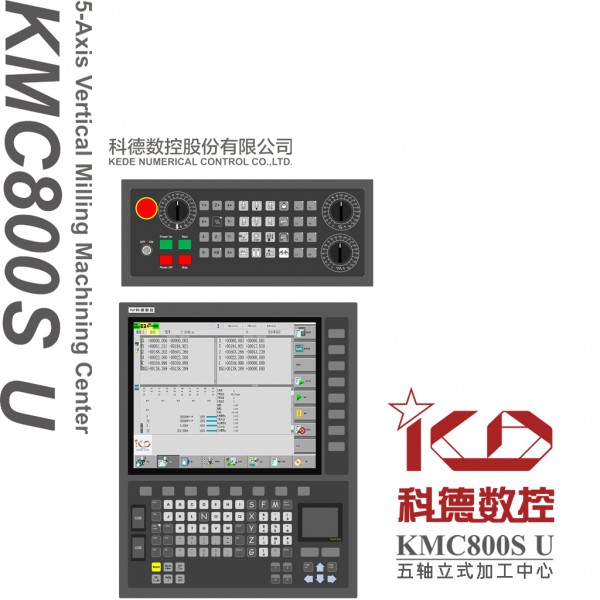

數控系統 |
供應商 |
科德數控股份有限公司 GNC62總線式數控系統 15寸, 19寸▲ |
▲為選配*以上指標可能因產品升級或技術改進而變化
