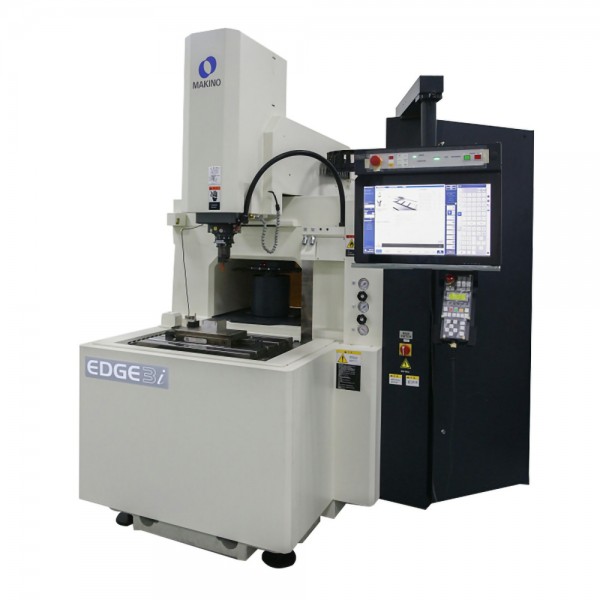

電火花機床
EDGE3i機床為操作人員提供開放和不受限制的進入工作區的通道，帶有4面可編程升降工作槽，并通過固定工作臺設計實現可靠和可重復的精度。
通過將油槽集成到機床的底座鑄件中，免去外部的油箱，EDGE3i的占地面積大大減少，這種設計結合了標準油冷器，提高了熱穩定性。ATC系統的整體設計進一步減少了占地面積，該系統位于X/Y軸下方，達到更高的加工效率，實現無人值守操作。
于Windows的MGH-6控制系統為用戶提供簡潔的機床操作，并采用15英寸觸屏顯示。操作人員的需求是MPG（Makino Program Generator）控制功能的關注點，該功能通過自上而下的對話界面簡化機床的編程。為實現安全、可靠的運行，EDGE3i配有火焰?zhèn)鞲衅鳌缁鹣到y(tǒng)和帶有LED顯示屏及急停按鈕的控制盒。
牧野 EDGE3i電火花機產品介紹
高精度、高品位，加工時間縮短，操作性，應用性很廣的電火花機。
適合小型模具的高精度加工。
加工槽自動上下標準配置、簡單操作的對話式接觸畫面。
標準配置的網卡、USB、RS232C口。
牧野 EDGE3i火花機技術參數
行程 X×Y×Z：450 × 300 × 320mm
工作液槽內尺寸：800 × 550 × 350mm
工作臺面積：600 × 450mm
*大電極重量：50kg
*大加工電源容量：60A
*大工件重量：800kg
刀庫容量：8 (選配)
快移速度：5000mm/min
加工槽開閉方式：充滿加工槽自動上下
過濾器個數：2個
加工液總量：380L
