一、產品概述:

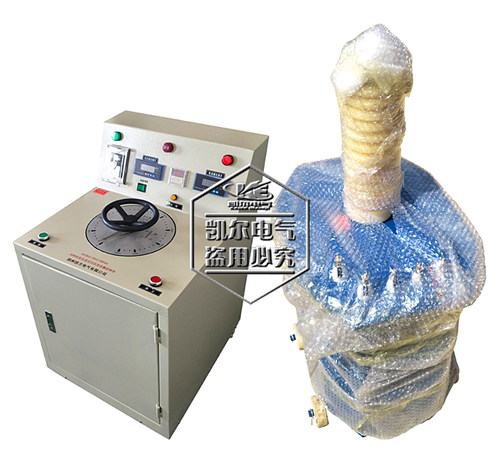

       KESB型系列交流高壓試驗變壓器是按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中必不可少的儀器。
二、技術參數

      標稱試驗變壓器容量Pn的確定公式：
      Pn=kVn2WCt10-9
      式中：Pn-標稱試驗變壓器容量（KVA）；
      k -安全系數；
      Vn-試驗變壓器的額定輸出高壓的有效值（KV）；
      W -角頻率，W=2πf,f為試驗電源的頻率；
      Ct-被試品的電容量（PF）。
      對于不同的試驗電壓Vn，選擇適當?shù)陌踩禂?shù)k，標稱試驗電壓較低時，k值可取高一些；以下列出不同的試驗電壓Vn，所選用的安全系數k值，供參考：
      Vn=50～100kV                 k=4；
      Vn=150～300kV               k=3；
      Vn≥300kV                         k=2；
      Vn≥1MV                            k=1。
      被測試設備的電容量Ct可由交流電橋測出。Ct的變化很大，應由設備的類型而定。典型數據如下：
      棒形或懸式絕緣子                               幾十微法；
      電壓互感器                                        200～500PF；
      分級套管                                           100～1000PF；
      電力變壓器＜1000kVA                    1000～1000PF；
      電力變壓器＞1000kVA                    1000～10000PF；
      高壓電力電纜和油浸紙絕緣               250～300PF/m；
      氣體絕緣                                              20～60PF/m；
      封閉變電站,SF6氣體絕緣                  100～10000PF。




注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
